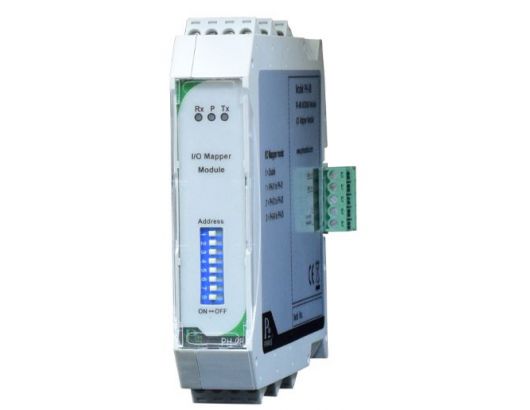

คุณสมบัติ
• เป็นอุปกรณ์ Device to Device Communication สำหรับส่งคำสั่งจากModule หนึ่งไปยังอีก Module หนึ่ง
• สำหรับระบบ RS-485 MODBUS RTU Protocol ที่ไม่มี MODBUS Master Device อยู่ในระบบ (PC หรือ PLC)
• การทำงานผ่านระบบ RS-485 MODBUS RTU Protocol
• Configulation for Mapping ผ่าน PC
• LED แสดงสถานะการทำงาน
• สามารถ Mapper Slave Device ได้ 50 คู่ ต่อ PH-08 1 ตัว

การทำงาน
PH-08 ถูกนำมาใช้ในระบบ RS-485 MODBUS RTU Protocol ในลักษณะการทำงานแบบ Device to Device Communication คือการส่งคำสั่งระยะไกลผ่านระบบ RS-485 เนื่องจากในระบบ ไม่มี MODBUS Master Device เช่น PC หรือ PLC เป็นตัวจัดการ โดยจะใช้วิธีการจับคู่กันใน ระหว่างแต่ละ Address ของ Module เช่น 16 Digital Input Module Address 1 จะจับคู่กับ 16 Digital Output Module Address 2 เมื่อ Input 1 ของ Address 1 ON จะทำให้ Output 1 ของ Address 2 ON ด้วย หรือในลักษณะเดียวกัน 8 Analog input (0-20 mA/0-10 VDC) Address 3 จะจับคู่กับ 8 Analog Output (0-20 mA/ 0-10 VDC) Address 4 เมื่อ Analog input 1 ของ Address 3 รับสัญญาณ 12 mA จะทำให้ Analog output 1 ของ Address 4 ขับสัญญาณ 12 mA ออกมาด้วยเช่นกัน โดยการ Configured for Mapping ผ่าน PC (Computer)
